主な用途

3次元の設計
NC加工データの作成
構造・機構解析

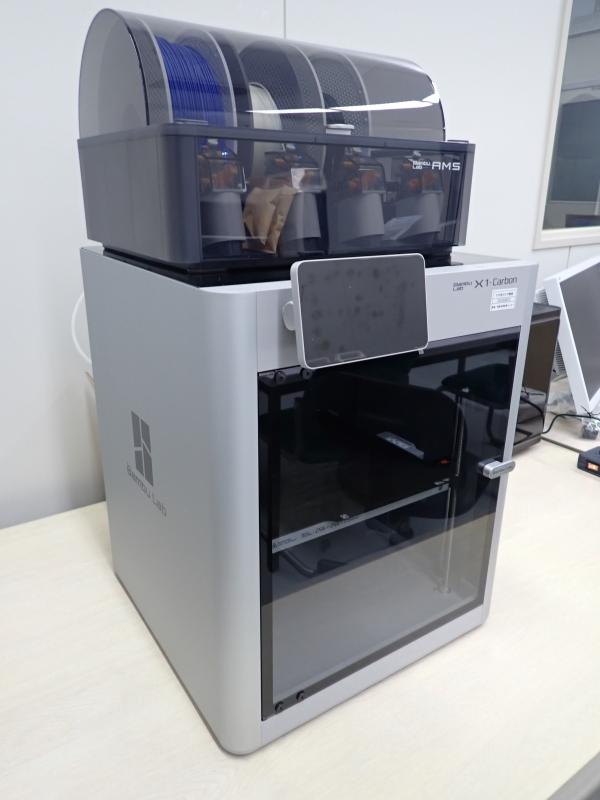

仕様

インクジェット方式
最大造形範囲：298×185×203mm(xyz)
最大解像度：750×750×1,600DPI(xyz)
最小積層ピッチ：16μm
データ形式：STL、SLC
積層材料：紫外線硬化型アクリル

主な用途

試作・機能評価

オプション

サポート材除去装置

仕様

分解能：0.1μm
センサー精度：±1.25μm（20℃)

主な用途

NC工作機械（3軸マシニングセンタ・NC旋盤）の精度診断

オプション

旋盤用アタッチメント

仕様

外径：50±0.005mm
長さ：200mm
真円度：0.001mm
円筒度：0.003mm
振れ精度：0.001mm

主な用途

マシニングセンタの主軸振れ診断

仕様

位置決め計測精度：±0.5ppm
位置決め計測の最大速度：4m/s
最小分解能：1nm
測長範囲：0～80m

主な用途

工作機械等の位置決め精度の測定

仕様

FORMTRACEPAK
測定範囲：X 200mm、Y200mm
Z1（検出器） 12mm
指示精度：±（0.3＋0.02H）μm　（H ：測定高さmm）
コラム移動量（Z2）　500mm
CNC制御による追従測定

主な用途

精密機械部品等の表面粗さ・輪郭形状の測定

仕様

測定範囲：0～715mm
指示精度：±（2.4+2.1L/600）μm

主な用途

寸法測定（主に高さ測定）

仕様

有効画素数：約201万画素
最高解像度：3000万画素
倍率：0～400倍
（高倍率アダプタにより×800倍）USBポート
3D画像の構築
寸法計測

主な用途

工業用部品・材料等の拡大観察、　解析、測定

仕様

MCOSMOS v.3.0
測定範囲：X705mm、Y705mm、Z605mm
測定精度：(2.9+4L/1000)μm(L：測定長さmm）
ブロービング誤差：3.2μm
CNC制御による自動測定

主な用途

寸法・形状測定（3次元）

オプション

プローブ自動交換装置

仕様

MCOSMOS v.4.0、MSURF v.4.002
測定範囲：X900mm,Y1600mm,Z600mm
測定精度：±(0.9＋2.5L/1000)μm
繰り返し精度：0.8μm
スキャニング誤差：1.8μm
CNC制御による自動測定
非接触ラインレーザプローブによるスキャン

主な用途

寸法・形状測定（3次元）

オプション

非接触ラインレーザプローブ
データ解析装置

仕様

QSPAK v.6.0
測定範囲：X300mm、Y170mm
最大積載質量：20kg
精度：(3+0.02L)μm
(L：測定長さmm）
接眼レンズ(双眼）：×10
対物レンズ：×1、×3、×5、×10、×20[画像ユニット付き]

主な用途

寸法測定（2次元）、画像測定

仕様

走査範囲：350mm×350mm×80mm
最小走査ピッチ：5μm
プローブ：2.25MHz, 5MHz, 10MHz, 15MHz, 25MHz, 125MHz
局所探傷用外部ユニット付属

主な用途

材料内部の微小欠陥検査

オプション

局所探傷用ユニット

仕様

測定温度範囲：-40～2000℃
温度分解能：0.03℃（30℃、S/N改善時）
温度精度：±1℃（20～30℃環境の場合）
検出器画素数：640×480画素
測定距離範囲：10cm～∞

主な用途

温度分布の可視化

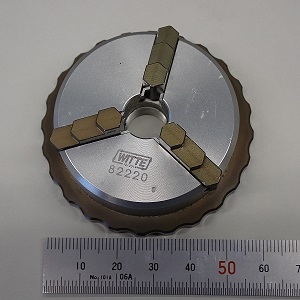

仕様

出力：160kW
認識解像度：～500nm
※focus mode を限定して利用可能です。
最大検査エリア：460×410mm
最大サンプルエリア：800×500mm
最大倍率：25,500倍
最大重量：2kg
データ解析システム：VGStudio MAX

主な用途

試料内部構造観察、内部欠陥の検査

仕様

ひょう量：200・100・40・20・10kN
ラムストローク：200mm
【引張試験】
・最大つかみ具間距離：800mm
・丸棒つかみ具：φ8～φ40
・平板用つかみ具：0～35
【圧縮試験】
・最大圧盤間距離：720mm
・圧盤の大きさ：φ100mm
【抗折・曲げ試験】
・最大支点間距離：500mm
・支点径×幅：30×130mm

主な用途

金属材料の引張・圧縮・曲げ試験

仕様

縦方向試験空間：1000mm
引張、3点曲げ、圧縮試験に対応
歪みゲージ付属（クリップ式、標点間距離50mm）
恒温槽付属（-60～250℃に設定可）

【引張試験】
最大荷重：100kN
試験片寸法：幅25mm、厚み12mm以下

【圧縮試験】
最大荷重：100kN
試験片寸法：直径150mm以内に収まるもの

【抗析・曲げ試験】
最大荷重：5kN
試験片寸法：長さ20～190mm

主な用途

複合材料の引張・圧縮・曲げ試験

仕様

リニアモーター駆動式アクチュエーター
ロードセル容量：±10kN
試験片寸法：長さ180mm以下、厚み12.7mm以下
引張試験にのみ対応
歪みゲージ付属
任意波形による疲労試験に対応可

主な用途

複合材料の疲労強度の測定

仕様

アイゾット及びシャルピ衝撃試験（エッジワイズ及びフラットワイズ）
衝撃秤量：（アイゾット）2.75、5.5J、（シャルピ）1、2、4、5J
自動ノッチ加工機付属（JISに基づくVノッチ及びUノッチ）

主な用途

複合材料の破壊エネルギーや靱性の評価

仕様

7.5kWキセノンアークランプ式対応
照度：48～200W/m²
試験片枚数：52枚
試験片寸法：70×150mm
照射、暗黒、結露の各試験時間を999時間の間で任意設定可

主な用途

複合材料の屋外環境に対する耐久性の測定

仕様

測定可能周波数：0.01～200Hz（正弦波形）
最大5種類の合成波形分析が可能
引張、曲げ、3点曲げ、圧縮、ずり、フィルムずりモードに対応
液体窒素式冷却装置付属（-150～600℃）

【試験片寸法】
引張モード：35×3×10mm以下
曲げモード：20×5×16mm以下
3点曲げモード：45×5×16mm以下
圧縮モード：15×φ15mm以下
ずりモード：10×10×6mm以下
フィルムずりモード：10×1×15mm以下

主な用途

複合材料の屋外環境に対する耐久性の測定

仕様

倍率：×50、×100、×200、×400、×1000

主な用途

金属組織の顕微鏡観察

仕様

初期試験力：98.07kN
試験力：（Aスケール）588.4N、（Bスケール）980.7N、（Cスケール）1471N
試験力自動制御（負荷・保持・除荷）

主な用途

金属材料の硬さを測定

仕様

試験荷重：98.07mN～19.61N
ビッカース圧子、ヌープ圧子
自動読み取り
測定データの編集・解析機能付き

主な用途

金属の微小部硬さの測定

仕様

油圧式
試験荷重：500、750、1000、1500、2000、2500、3000kgf
圧子：鋼球（HBS）、超硬合金球（HBW）
圧子の直径：5、10mm（鋼球・超硬合金球各）

主な用途

鋼の焼きなまし材・焼ならし材、鋳鉄、銅及び銅合金などの硬さを測定

仕様

最大加熱温度：400℃（上下盤独立温度制御）
最大軸荷重：5t
盤面寸法：250mm×250m
最大盤面間距離：100mm
水冷機構（200℃以下）

主な用途

加熱圧縮による複合材料の作製

仕様

主軸回転数：1800rpm
刃材質：ダイヤモンドブレード（硬質プラスチック、CFRP用）、メタルソー（木材等の軟質材料用）
最大加工寸法：幅150、厚み10mm程度

主な用途

複合材料の試験片作製

仕様

 原則として、切削工具、工具ホルダ、材料等は、機器借り受け者が持参してください。

主な用途

機械部品等の切削試作加工

仕様

ベッド台の振り：360mm
往復台の振り：210mm
センター間距離：550mm

切削工具（旋盤用チップ、ドリル　等）は、機器借受者が持参してください。

主な用途

機械部品等の切削加工

仕様

移動量：X 610mm、Y 200mm、Z 400mm
主軸回転数：80～3,600rpm（8段切換）

切削工具（ドリル、エンドミル　等）は、機器借受者が持参してください。

主な用途

機械加工部品等の切削加工

仕様

移動量(左右×前後）：530×210mm
標準チャック（長さ×幅）：450×150mm
砥石回転速度：3,600min-1(60Hz)

主な用途

機械加工部品等の研削加工

仕様

各軸移動量： X320　Y250　Z20mm
U×V移動量：±32×±32mm
最大テーパ角度15°(板厚100mmにおいて)
使用ワイヤ電極径：0.2mm

主な用途

機械部品、金型等のワイヤ放電加工

仕様

各軸移動量： X800、Y510、Z510mm
主軸最高回転速度：14,000min^-1
主軸テーパ：BBT40(2面拘束）
早送り速度：X、Y、Z42m/min
ATC装置工具収納本数：30本
セミドライ加工装置

原則として、切削工具、工具ホルダ、材料等は、機器借り受け者が持参してください。

主な用途

機械部品等の切削試作加工

仕様

各軸移動量： X730、Y510、Z510mm
主軸最高回転速度：20,000min^-1
主軸テーパ：BBT40(2面拘束）
早送り速度：X、Y50、Z40m/min
ATC装置工具収納本数：61本
セミドライ加工装置

原則として、切削工具、工具ホルダ、材料等は、機器借り受け者が持参してください。

主な用途

機械部品等の切削試作加工

仕様

炉内寸法：250(W)×180（H)×280（D)mm
最高使用温度 1230℃
（常用最高温度 1100℃）

主な用途

金属他各種材料の熱処理
